Dadi in gabbia per fori tondi
Gabbia cilindrica: gli intervalli di spessore cambiano fra foro svasato e non svasato.
- Filetti documentati
- M4 · M5 · M6 · M8
- Configurazioni
- 8

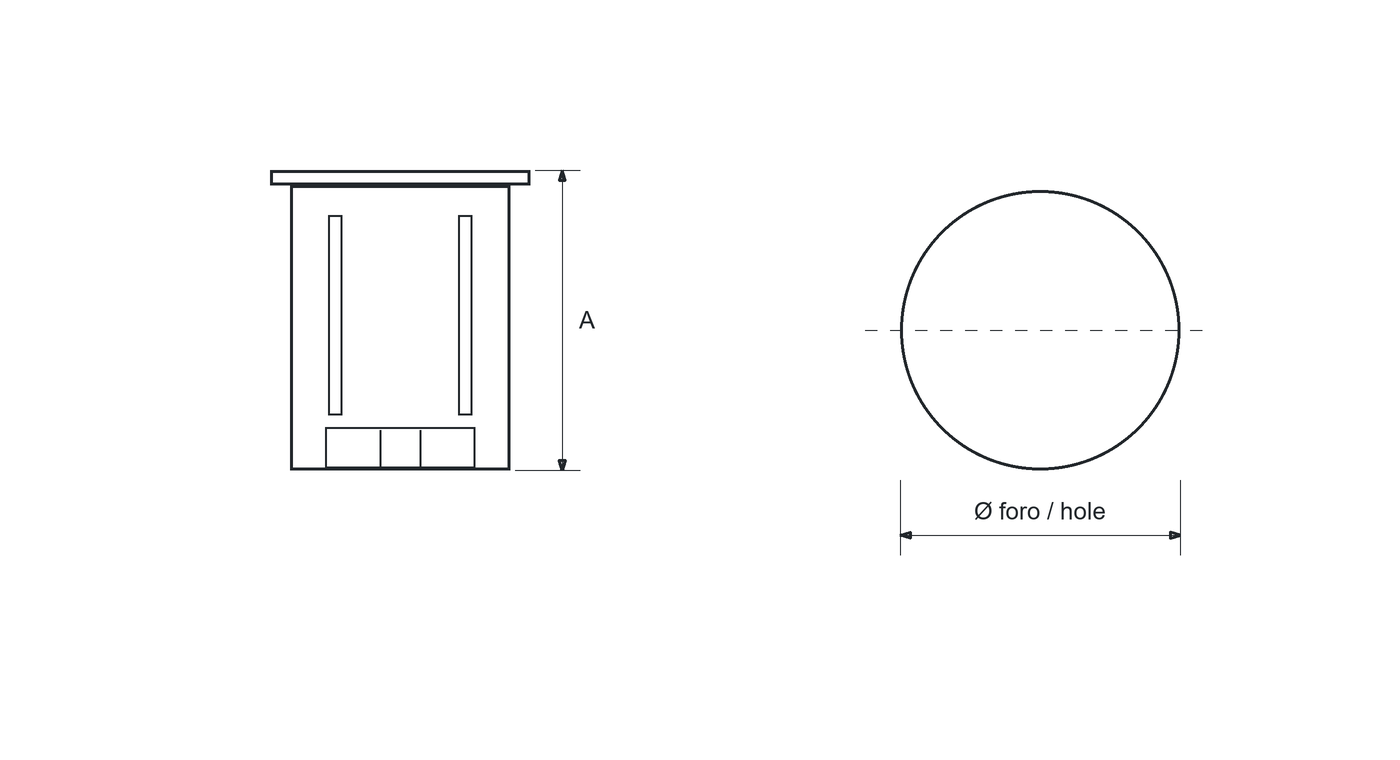

Disegno tecnico

Rappresentazione della tipologia, non esecutiva. Il foro e lo spessore ammesso sono quelli della variante selezionata.
Varianti e quote dimensionali
| Filetto | Passo · mm | Foro · mm | Spessore lamiera · mm | A · mm | B · mm | E · mm |
|---|---|---|---|---|---|---|
| M4 | 0.7 | 10.1 | 0.7–4 | 13 | 9.9 | 0.6 |
| M4 | 0.7 | 10.1 | 1.5–5 | 13 | 9.9 | 0.6 |
| M5 | 0.8 | 10.1 | 0.7–4 | 13 | 9.9 | 0.6 |
| M5 | 0.8 | 10.1 | 1.5–5 | 13 | 9.9 | 0.6 |
| M6 | 1 | 10.1 | 0.7–4 | 13 | 9.9 | 0.6 |
| M6 | 1 | 10.1 | 1.5–5 | 13 | 9.9 | 0.6 |
| M8 | 1.25 | 13.2 | 1–6 | 18 | 12.8 | 0.9 |
| M8 | 1.25 | 13.2 | 1.5–7 | 18 | 12.8 | 0.9 |
Materiali, classi e finiture
| Materiale dado | Classe dado | Materiale gabbia | Finitura |
|---|---|---|---|
| Acciaio | 6 | Acciaio per imbutitura | Dado zincato / gabbia da definire |
Le combinazioni dipendono da misura, foro e spessore: seleziona la variante nel configuratore per verificarle. Nessuna disponibilità a stock presunta.
Configura la variante
Richiedi questa configurazioneDocumentazione e montaggio
Scarica scheda tecnica PDFMontaggio e applicazione
Controllare preparazione del foro, spessore, accessibilità e corretto aggancio prima del serraggio. Il dato di compatibilità non sostituisce la verifica del collegamento. Fornitura e documentazione da concordare in offerta.
