INSERTI ZIGRINATI TESTA RIDOTTA CORPO APERTO

Inserti zigrinati testa ridotta corpo aperto

Rivet Nut small head knurled body







Descrizione

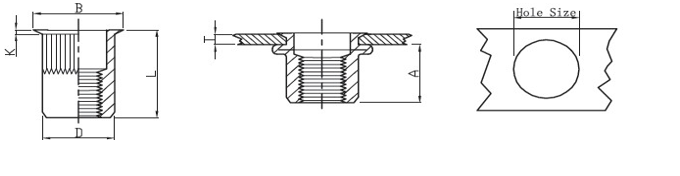

THREAD CODICE ARTICOLO T
(grip range)
Min Max
A Ref Hole size
+0.10
D
+0.07 -0.1
B
+/-0,3
K
+/-0,2
L
+/-0,3
M3 2M-KTRZM3C1 0.5-2.0 6,2 5,0 4,9 6,0 0,5 9,0
M3 2M-KTRZM3L1 1.5-3.0 6,2 5,0 4,9 6,0 0,5 11,5
M4 2M-KTRZM4C1 0.5-2.0 7,0 6,0 5,9 7,0 0,5 11,2
M4 2M-KTRZM4L1 2.0-4.0 7,0 6,0 5,9 7,0 0,5 13,0
M5 2M-KTRZM5C1 0.5-3.0 7,0 7,0 6,9 8,0 0,5 11,5
M5 2M-KTRZM5L1 3.0-4.0 7,0 7,0 6,9 8,0 0,5 13,0
M6 2M-KTRZM6C1 0.5-3.0 8,5 9,0 8,9 10,0 0,6 14,0
M6 2M-KTRZM6L1 3.0-5.0 8,5 9,0 8,9 10,0 0,6 16,0
M8 2M-KTRZM8C1 0.5-3.0 10,0 11,0 10,9 12,0 0,65 16,5
M8 2M-KTRZM8L1 3.0-5.0 10,0 11,0 10,9 12,0 0,65 18,5
M10 2M-KTRZM10C1/13 1.0-3.5 12,5 13,0 12,9 14,0 0,7 19,5
M10 2M-KTRZM10L1/13 3.5-6.0 12,5 13,0 12,9 14,0 0,7 22,0
M10 2M-KTRZM10C1/12 1.0-3.5 12,5 12,0 11,9 13,0 0,7 19,5
M12 2M-KTRZM12C1/15 1.0-3.5 15,2 15,0 14,9 16,5 0,85 22,5
M12 2M-KTRZM12C1/16 1.0-4.0 16,2 16,0 15,9 17,5 0,86 24,2
M12 2M-KTRZM12L1/16 4.0-6.5 16,2 16,0 15,9 17,5 0,80 27,5

MATERIALI:  ACCIAIO ZINCATO / ACCIAIO INOX a richiesta
