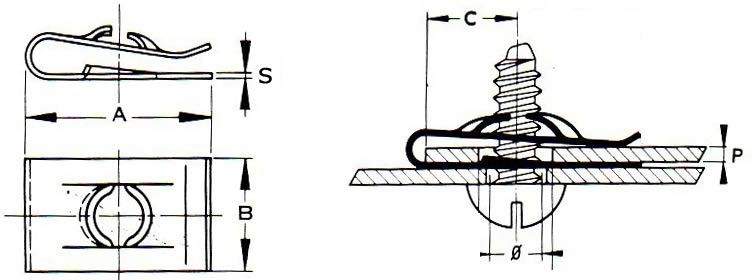

Descrizione
Ø Diametro Vite Screw Diameter |
P
Spessore lamiera Sheet thickness |
Riferimento
Reference |
A ± 0,3 |
B ± 0,3 |
C ± 0,02 |
S |
Forma Form |
2,9 |
0,3-1,5 |
U29-031 | 11 | 8 | 4 | 0,5 | B |
1,7 | U28-170 | 10,5 | 10 | 4 | 0,4 |
I |
|
1,2-2,5 |
U29-122 | 12 | 11 | 5,8 | 0,5 | B | |
3,5-4 | U29-354 | 10,5 | 7,5 | 4 | 0,5 |
C |
|
3,5 |
1,0-2,0 |
U35-102 | 15 | 12 | 6,5 | 0,6 | A |
2,0-3,0 | U35-721 | 16,5 | 10 | 9 | 0,5 |
B |
|
2,5 |
U35-250 | 11,2 | 9 | 5,7 | 0,5 | B | |
0,3-1,5 | U35-031 | 11,2 | 9 | 5,7 | 0,5 |
B |
|
0,3-2 |
U35-319 | 14,8 | 12 | 7,3 | 0,5 | A | |
0,3-2 |
U35-320 | 16 | 11 | 7,5 | 0,6 |
B |
|
0,5-1,5 | U35-032 | 15 | 12 | 8 | 0,5 |
B |
|
0,5-1,8 |
U35-061 | 16 | 11 | 8,5 | 0,5 | B | |
1,0-2,0 | U35-120 | 12 | 12 | 5 | 0,6 |
B |
|
2 |
U35-200 | 11,8 | 9 | 5,5 | 0,6 | G | |
1,5-2,5 | U35-132 | 15 | 12 | 6,5 | 0,6 |
A |
|
1,5-2,5 |
U35-172 | 15 | 9 | 7 | 0,5 | B | |
1,8-2,8 |
U35-503 | 11,8 | 9 | 5,5 | 0,6 |
B |
|
2,5-3,5 | U35-253 | 16,5 | 10 | 8 | 0,6 |
G |
________________________________________________________________________________________________________________________________________________________
Ø Diametro Vite Screw Diameter |
P
Spessore lamiera Sheet thickness |
Riferimento
Reference |
A ± 0,3 |
B ± 0,3 |
C ± 0,02 |
S |
Forma Form |
3,9 |
0,7-1,0 |
U39-071 | 10,5 | 9 | 6,5 | 0,6 | G |
1-1,5 | U39-115 | 12 | 9 | 6 | 0,6 |
G |
|
4,2 |
0,3-1,5 |
U42-031 | 11,2 | 9 | 6 | 0,5 | B |
0,3-1,5 | U42-032 | 15 | 12 | 8 | 0,5 |
A |
|
0,3-2 |
U42-061 | 16 | 11 | 8,4 | 0,5 | B | |
0,6-2 | U42-102 | 15 | 12 | 7 | 0,6 |
B |
|
0,3-2,2 |
U42-322 | 20 | 12 | 5,5 | 0,7 | B | |
0,3-2,5 | U42-325 | 24,3 | 11 | 16 | 0,6 |
B |
|
0,3-2 |
U42-116 | 16 | 11 | 7,9 | 0,6 | B | |
0,6-1,4 | U42-722 | 16 | 12 | 8,5 | 0,6 |
B |
|
1,0-2,0 |
U42-125 | 16,5 | 12 | 7 | 0,7 | G/M | |
1,0-2,0 | U42-152 | 16 | 11 | 7,8 | 0,6 |
B |
|
1,5-2 |
U42-162 | 17,5 | 11 | 7 | 0,6 | B | |
1,8 | U42-180 | 10,5 | 9 | 4,5 | 0,6 |
H |
|
1,8-3 |
U42-183 | 16,5 | 10 | 8,2 | 0,6 | G | |
2,0-3,0 | U42-230 | 17 | 11 | 7 | 0,6 |
B |
|
2,5-3 |
U42-203 | 13 | 11 | 6,5 | 0,5 | G | |
2,5-3 |
U42-503 | 11,8 | 9 | 6,2 | 0,6 |
H |
|
2,5-3,2 | U42-532 | 15,5 | 12 | 7 | 0,6 |
G |
|
2,5-3,2 |
U42-530 | 16 | 10 | 8,5 | 0,6 | G | |
2,5-3,5 | U42-253 | 16,5 | 10 | 8 | 0,6 |
G |
|
2,5-3,8 |
U42-725 | 20,5 | 12 | 8 | 0,6 | B | |
2,5-4 | U42-400 | 23,5 | 11 | 15 | 0,7 |
B |
|
3 |
U42-300 | 12 | 9 | 5,5 | 0,6 | G | |
3,6-4,2 | U42-536 | 13,6 | 9 | 6 | 0,6 |
C |
|
4 |
U42-342 | 16 | 11 | 8,4 | 0,6 | B | |
4,0-6,0 | U42-460 | 21 | 10 | 9 | 0,6 |
C
|
________________________________________________________________________________________________________________________________________________________
Ø Diametro Vite Screw Diameter |
P
Spessore lamiera Sheet thickness |
Riferimento
Reference |
A ± 0,3 |
B ± 0,3 |
C ± 0,02 |
S |
Forma Form |
4,8 |
0,3-1,5 |
U48-031 | 17 | 16 | 8,5 | 0,5 | A |
0,3-2 | U48-032 | 15 | 12 | 7,8 | 0,7 |
A |
|
0,3-2,0 |
U48-382 | 19,5 | 12 | 8,2 | 0,7 | G | |
0,3-2,8 | U48-328 | 29,5 | 12 | 21 | 0,6 |
B |
|
1,3-1,5 |
U48-115 | 15 | 12 | 7,5 | 0,7 | A | |
1-2,2 | U48-122 | 12,5 | 16 | 4,5 | 0,7 |
D |
|
1-3,0 |
U48-135 | 17,8 | 11 | 8,2 | 0,5 | B | |
2 | U48-200 | 10,5 | 9 | 4,5 | 0,5 |
H |
|
2,5-3,2 |
U48-253 | 16 | 12 | 7 | 0,7 | G | |
2,5-3,8 | U48-238 | 21 | 12 | 9 | 0,8 |
B |
|
2,8-3,8 |
U48-283 | 15,5 | 12 | 7 | 0,7 | E | |
3,5 | U48-350 | 16,5 | 16 | 9 | 0,5 |
A |
|
3,6 |
U48-360 | 17,2 | 11 | 9 | 0,7 | L | |
5,5 |
0,8-1,5 | U55-815 | 15 | 16 | 8 | 0,8 |
A |
0,3-3,2 |
U55-033 | 26 | 15 | 11,5 | 0,8 | B | |
1,6-2,1 | U55-162 | 16 | 16 | 8 | 0,6 |
A |
|
6,3 |
0,3-1,5 |
U63-519 | 16,5 | 16 | 8 | 0,5 | A |
1,5-2,5 | U63-517 | 25,4 | 14 | 11,5 | 0,5 |
C |
|
5,5 |
U63-518 | 27 | 16 | 13 | 0,6 |
C |
MATERIALI:
ACC. C67S EN 10132-4
TRATTAMENTO SU RICHIESTA
