FISSAGGI MANOPOLE E POMELLI

Diametro Perno

Stud Diameter

Riferimento

Reference



A



B



S

Forma

Form

6,3-6,5

MP-665 6,15 4 0,45 A
7,1-7,3 MP-771 6,55 6 0,35

A

7,1-7,3

MP-772 6,55 6 0,5 A
7,9-8,1 MP-791 7,3 6 0,6

A

7,9-8,1

MP-792 7,55 6 0,35 A
7,9-8,1 MP-793 7,65 6 0,45

A

8,7-8,9

MP-871 7,75 6 0,45 A
8,7-8,9 MP-872 8 6 0,35

A

9,0-9,2

MP-902 8,5 6 0,5 A
9,5-9,7 MP-951 9 4 0,7

B

9,5-9,7

MP-952 9,1 6 0,6 A
9,5-9,7 MP-953 9,1 6 0,7

A

10,2-10,4

MP-104 9,65 6 0,6 A
12,7-12,9 MP-129 11,65 6 0,7

A

12,7-12,9

MP-130 11,7 6 0,6 A
14,1-14,4 MP-144 12,6 6 0,6

A

________________________________________________________________________________________________________________________________________________________

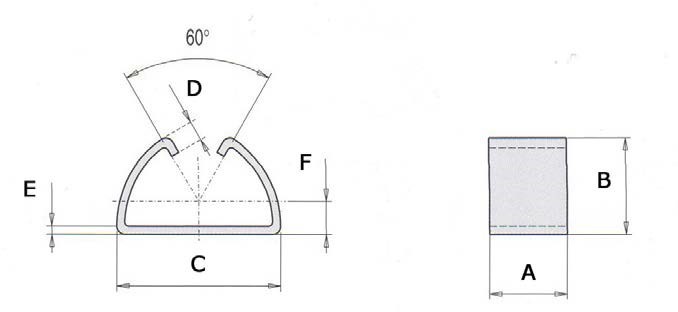

Riferimento

Reference



A



B



C



D



E



F

MP 14

5 7,5 14 2,5 0,6

3

MP 20 9,5 11,6 20,2 2,5 0,6

3

________________________________________________________________________________________________________________________________________________________

Riferimento

Reference



A



B



C



D



E



S

MP 95 9 6,3 9,6 5,5 5,3

1

________________________________________________________________________________________________________________________________________________________

Riferimento

Reference



A



B



C



D



S

MP 12

12 8 1,7 1,4

0,4

MATERIALI:

ACCIAIO PER MOLLE C67S
