VITI A TESTA ESAGONALE FLANGIATA

Viti testa esagonale flangiata DIN 6921

Flanged Hex Head  DIN 6921

FILETTATURA METRICA A PASSO GROSSO

Metric Coarse Pitch Thread

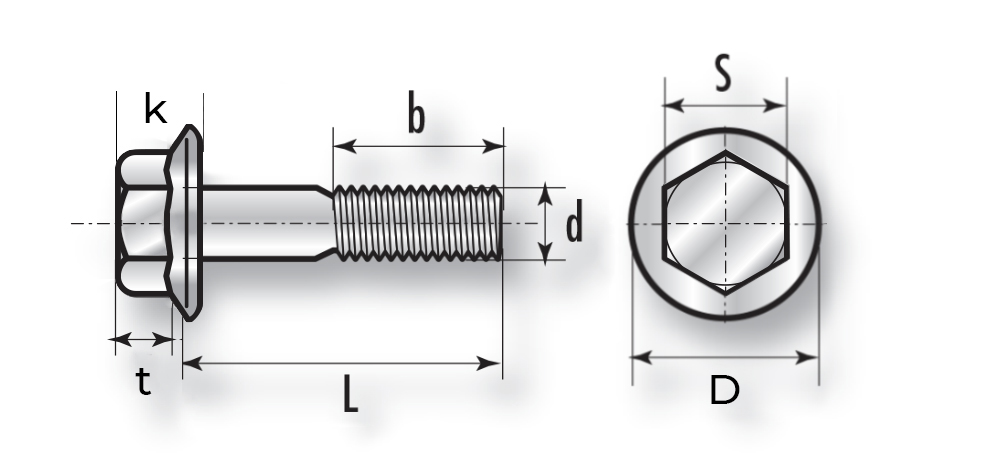

Descrizione



d M6 M8 M10 M12
Passo fil. 1 1,25 1,5 1,75
b
L<120
18 22 26 30
120<L<200 28 32 36
d1 min. 5,24 7,08 9,08 11,08
max. 6 8 10 12
s min. 9,78 12,73 14,73 17,73
max. 10 13,00 15,00 18
D max. 14,2 18 22,3 26,6
k max. 6,6 8,1 9,2 11,5
t min. 2,5 3,2 3,6 4,6
r min. 0,4 0,4 0,4 0,6
e min. 10,95 14,26 16,5 19,86

disponibili anche nella versione tutto filetto

MATERIALI: 8.8 /10.9/ A2/ A4/  altri materiali a richiesta

FINIITURE: GREZZA/ ZINCATA BIANCA/ ZINCATA GIALLA/ ZINCATA NERA/ ZINCATA DEIDROGENATA/ NICHELATA/ GEOMET / ZINCATA FUOCO / altri trattamenti a richiesta
