VITI TESTA CILINDRICA CAVA ESAGONALE RETTICATA

Viti testa cilindrica cava esagonale con codolo rettificato  tolleranza h8/f9  ISO 7379

HSHC screws with rectified tang h8/f9 ISO 7379



FILETTATURA METRICA A PASSO GROSSO

Metric Coarse Pitch Thread



Descrizione



Passo fil. 0,8 1 1,25 1,5 1,75 2 2,5
tolleranza h8 h8 h8 h8 h8 h8 h8
f9 f9 f9 f9 f9 f9 f9

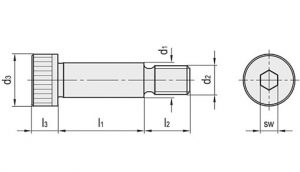

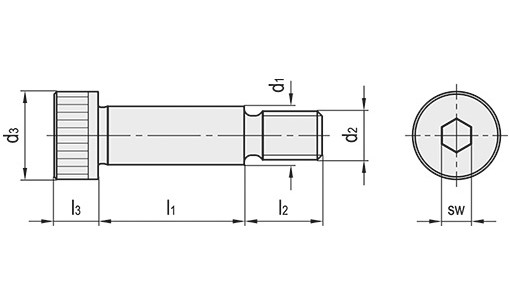

d1 6 8 10 12 16 20 24
d2 M5 M6 M8 M10 M12 M16 M20
d3 10 13 16 18 24 30 36
l1
l2 9,5 11 13 16 18 22 27
l3 4,5 5,5 7 9 11 14 16
sw 3 4 5 6 8 10 12



 altri diametri disponili a richiesta

MATERIALI: 12.9/ A2

FINITURE: GREZZA/ ZINCATA BIANCA/
