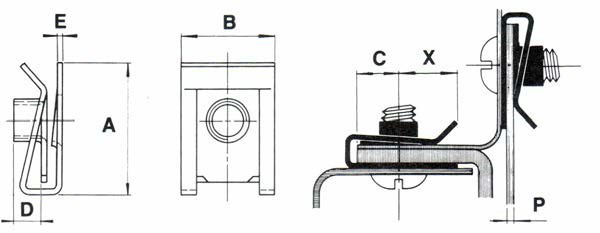

MOLLETTE CON COLLARINO SERIE BUT 310 e 410



Ø

Diametro Vite

Screw Diameter

P

Spessore lamiera

Sheet thickness

Riferimento

Reference



A



B



C



X



D



E

Forma

Form



M4

0,5-3

BUT-314 A 15,3 10 7,2 5,8 5 0,6

A

2,0-4,0

BUT-314 B 15,3 10 7,2 5,8 5 0,6 A
0,5-4 BUT-314 C 15 10 7,3 5 5 0,6

A



M5

0,5-4

BUT-315 C 20,5 14 11 10,5 5 0,6 A
0,5-4 BUT-315 P 20,5 14 11 8,8 3,7 0,7

B

0,5-4

BUT-415 15 12 7,3 7 3,7 0,6

A



M6

0,5-4

BUT-316 C 23,6 16 12 9,8 7 0,8 A
0,5-4 BUT-316 P 23 15 12 9,8 5,5 0,8

B

0,5-4

BUT-416 18 16 8,7 8,2 7 0,8

A

M8

0,5-4

BUT-318 24,3 17 13 10,8 8,3 1

A



MATERIALI:

ACC C50 EN 10132-3

TRATTAMENTO SUPERFICIALE SU RICHIESTA
