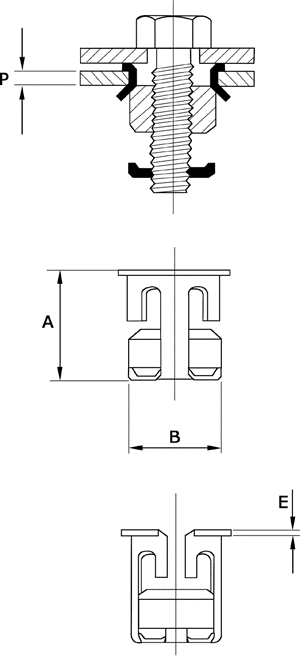

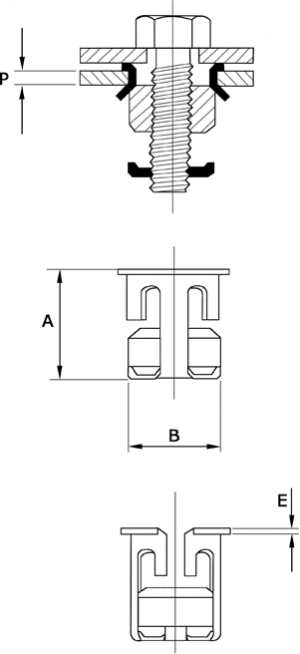

DADI IN GABBIA TONDI SERIE T 410





Ø

Diametro Vite

Screw Diameter



P

Spessore lamiera

Sheet thickness



Riferimento

Reference





A





B





E

Foro lamiera Sheet Hole

±0,1



M4

0,7 -4*



T414



13



9,9



0,6



10,1

1,5 -5



M5

0,7 -4*



T415



13



9,9



0,6



10,1

1,5 -5



M6

0,7 -4*



T416



13



9,9



0,6



10,1

1,5 -5



M8

1 -6*



T418



18



12,8



0,9



13,2

1,5 -7



MATERIALI:

Gabbia: FE P01 EN 10130-01

Dado: ACC CL6 ZINCATO BIANCO CR 3
