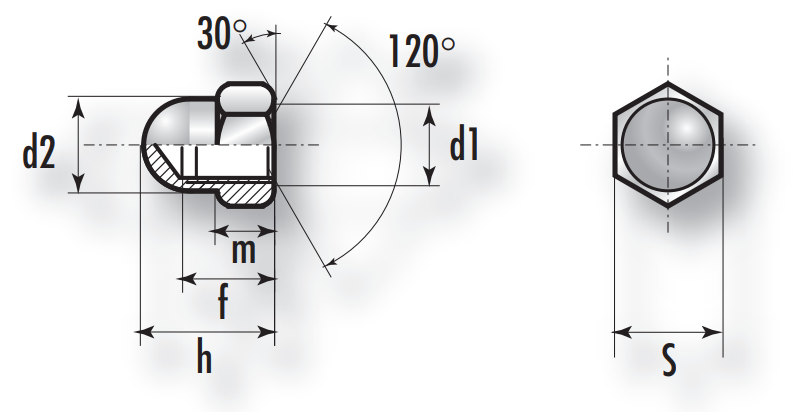

DADI CIECHI CON CALOTTA SFERICA

Blind Nuts UNI 5721 – DIN 1587

D M4 M5 M6 M8 M10 M12 M14 M16 M20
Passo fil. 0,7 0,8 1 1,25 1,5 1,75 2 2 2
S 7 8 10 13 17 19 22 24 30
h 8,5* *11 *13 *16 *19 22 25 28 34
d2 6,5 7,5 9,5 12,5 16 18 21 23 29
f 5 7 8 11 13 16 18 21 26
m 3,2 4 5 6,5 8 10 11 13 16

Attenzione : diametri più piccoli e più grandi disponibili a richiesta

*Non coincidente con la norma DIN

MATERIALI: CL.8 / 304/ 316/ altri materiali a richiesta

FINIITURE: GREZZA/ ZINCATA BIANCA/ ZINCATA GIALLA/ ZINCATA NERA/ ZINCATA DEIDROGENATA/ NICHELATA/ GEOMET / ZINCATA FUOCO / altri trattamenti a richiesta
