DADI IN GABBIA SERIE 5100 E 6100

 Dadi in gabbia serie 5100 e 6100

CAGE NUTS 5100 & 6100 SERIES





Descrizione

Ø

Diametro Vite

Screw Diameter

P

Spessore Lamiera

Sheet Thickness

Riferimento

Reference

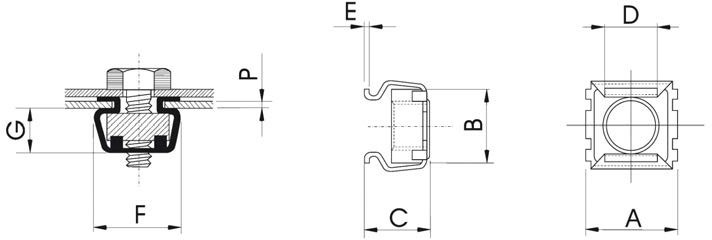

A B C D E F G

Foro Lamiera

Sheet Hole

± 0,6

± 0,5 ± 0,3 ± 0,3 ± 0,3

± 0,1





M3

0,3-0,9

5103-A













9,8















8,5

5,1















4,8















0,3















9,8















3,7















5,3×5,3

1,0-1,6

5103-B

5,8

1,7-2,3

5103-C

6,6

2,4-3,1

5103-D

7,6





M4

0,3-0,9

5104-A

5,1

1,0-1,6

5104-B

5,8

1,7-2,3

5104-C

6,6

2,4-3,1

5104-D

7,6





M5

0,3-0,9

5105-A

5,1

1,0-1,6

5105-B

5,8

1,7-2,3

5105-C

6,6

2,4-3,1

5105-D

7,6

M3

0,7-1,6

6103-A





10







8,5

7,2







5,8







0,45







10,5







5







6,7×6,7

1,7-2,6

6103-B

8,2

M4

0,7-1,6

6104-A

7,2

1,7-2,6

6104-B

8,2

M5

0,7-1,6

6105-A

7,2

1,7-2,6

6105-B

8,2





M4

0,3-1,1

5114-0











12













10,8

8













7,2













0,45













12,5













6













8,3×8,3

1,2-1,6

5114-A

8,3

1,7-2,5

5114-B

9,3

2,6-3,5

5114-C

10,1

3,6-4,5

5114-D

11





M5

0,3-1,1

5115-0

8

1,2-1,6

5115-A

8,3

1,7-2,5

5115-B

9,3

2,6-3,5

5115-C

10,1

3,6-4,5

5115-D

11





Ø

Diametro Vite

Screw Diameter

P

Spessore Lamiera

Sheet Thickness

Riferimento

Reference

A B C D E F G Foro Lamiera

Sheet Hole

± 0,6 ± 0,5 ± 0,3 ± 0,3 ± 0,3

± 0,1





M6

0,3-1,1

5116-0



12





10,8

8





7,2





0,45





12,5





6





8,3×8,3

1,2-1,6

5116-A

8,3

1,7-2,5

5116-B

9,3

2,6-3,5

5116-C

10,1

3,6-4,5

5116-D

11



M4

0,7-1,6

6114-A









13











12

8,6











7,7











0,45











13,5











6,2











9,5×9,5

1,7-2,6

6114-B

9,5

2,7-3,5

6114-C

10,2



M5

0,7-1,6

6115-A

8,6

1,7-2,6

6115-B

9,5

2,7-3,5

6115-C

10,2



M6

0,7-1,6

6116-A

8,6

1,7-2,6

6116-B

9,5

2,7-3,5

6116-C

10,2





M6

0,7-1,7

5126-A













16,6















15

10















8,5/11*















0,5















16,5















7,2















12,3×12,3

1,8-3,2

5126-B

11,4

3,3-4,7

5126-C

12,8

4,8-6,2

5126-D

14





M8

0,7-1,7

5128-A

10

1,8-3,2

5128-B

11,4

3,3-4,7

5128-C

12,8

4,8-6,2

5128-D

14





M10

0,7-1,7

5120-A

10

1,8-3,2

5120-B

11,4

3,3-4,7

5120-C

12,8

4,8-6,2

5120-D

14





M8

0,7-1,7

5138-A













20















18

13,5















12,6















0,6















20,5















10,4















14×14

1,8-3,2

5138-B

15

3,3-4,7

5138-C

16,5

4,8-6,2

5138-D

18





M10

0,7-1,7

5130-A

13,5

1,8-3,2

5130-B

15

3,3-4,7

5130-C

16,5

4,8-6,2

5130-D

18





M12

0,7-1,7

5132-A

13,5

1,8-3,2

5132-B

15

3,3-4,7

5132-C

16,5

4,8-6,2

5132-D

18



MATERIALI:

Gabbia:          ACC X5 CRNI 18/10 UNI EN 10088-2

FINITURE:

Dado:             ACC CL6 UNI EN ISO 898-2 C ZINCATO O ACCIAIO INOX X5 CR NI 18/10 UNI EN 10088-2
