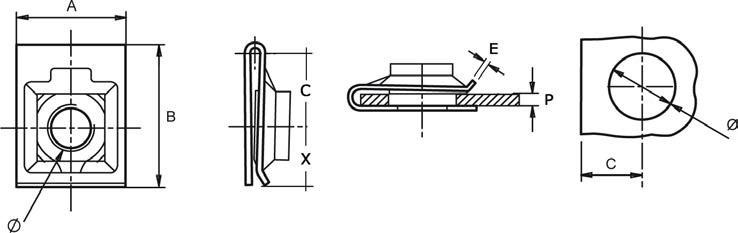

DADI IN GABBIA MONTAGGIO FRONTALE SERIE 76300

Ø

Diametro Vite

Screw Diameter

P

Spessore lamiera

Sheet thickness

Riferimento

Reference



A



B



C



E

Foro

Hole





M6

0,6-1,5

76356 18 26,6 14,5 0,8 6,5

1,0-1,4

76365 18 24,2 10 0,8

7

0,5-1,4

76366 16,5 28,7 15,5 0,8

9

3,5-4,5 76362 18 24,3 11,5 0,8

13



MATERIALI:

Gabbia: ACC PER MOLLE HRC 40 47

Dado: ACC CL6 EN ISO 898-2 ZINCATO
