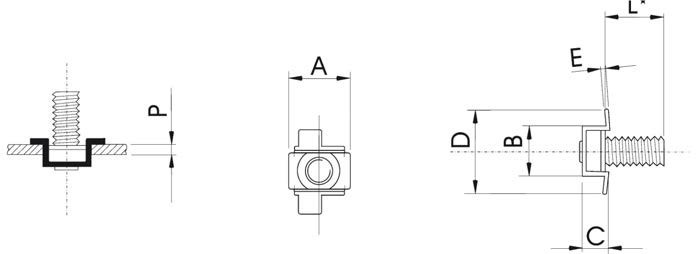

VITI IN GABBIA

Ø

Diametro Vite

Screw Diameter

P

Spessore lamiera

Sheet thickness

Riferimento

Reference



A ± 0,05



B ±0,3



C ±0,1



D ±0,3



E

Foro lamiera

Sheet Hole ±0,1











M5

0,5 – 0,6

8105-A









10,85











8,5

3,4











16,4











0,4











9X9

0,7 – 0,8

8105-B

3,6

0,9 – 1 8105-C 3,8

1,2 – 1,3

8105-D

4,1

1,5- 1,6

8105-E

4,4

1,7 – 1,8

8105-F

4,6

2,0 – 2,1

8105-G

4,9











M6

0,5 – 0,6

8116-A









13,85











10,6

3,9











17,9











0,5











11X11

0,7 – 0,8

8116-B 4,1
0,9 – 1 8116-C

4,3

1,2 – 1,3

8116-D

4,6

1,5- 1,6

8116-E

4,9

1,7 – 1,8

8116-F

5,1

2,0 – 2,1

8116-G

5,4



MATERIALI:

Gabbia: ACC.INOX X5 CR NI 18/10 UNI EN 10088-2

Dado: ACC CL6
