PRIGIONIERI AUTOAGGANCIANTI

Prigionieri autoaggancianti – D

SELF CLINCHING STUDS











Descrizione

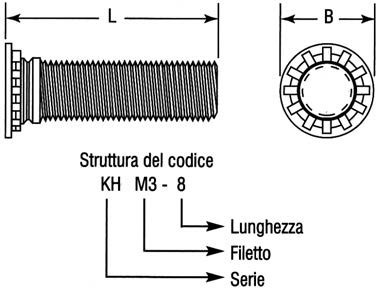

Misura Filetto Thread Measure

Codice Filetto Thread Code

L Lunghezze

Lenght

± .04mm



B

± 0.4



+08mm

-00mm





K





S

M2.5X0.45

M2.5 -6 -8 -10 -12 -15 -18 4.1 2.5 5.4 1.0
M3X0.5 M3 -6 -8 -10 -12 -15 -18 -20 -22 -25 4.6 3.0 5.6

1.0

M3.5X0.6

M3.5 -8 -10 -12 -15 -18 -20 -22 -25 -28 -30 -35 5.3 3.5 6.4 1.0
M4X0.7 M4 -8 -10 -12 -15 -18 -20 -22 -25 -28 -30 -35 -38 5.9 4.0 7.2

1.0

M5X0.8

M5 -8 -10 -12 -15 -18 -20 -22 -25 -28 -30 -35 -38 6.5 5.0 7.2 1.0
M61.0 M6 -8 -10 -12 -15 -18 -20 -22 -25 -28 -30 -35 -38 8.2 6.0 7.9

1.6

M8X1.25

M8 -8 -10 -12 -15 -18 -20 -22 -25 -28 -30 -35 -38 9.6 8.0 9.6

2.4



________________________________________________________________________________________________________________________________________________________

INSTALLAZIONE E CARATTERISTICHE TECNICHE

INSTALLATION AND TECHNICAL SPECIFICATIONS

Ø

Diametro Vite

Screw Diameter

Tipo di lamiera e spessore

Sheet thickness and type

Forza di installazione Installation Strenght (KN) Espulsione Expulsion (N)

Torsione Torsion (N – m)

M2.5

1.6 Alluminio 9.5 750 0.9
1.5 Acciaio 13.0 1150

0.9

M3

1.6 Alluminio 11.2 890 1.2
1.5 Acciaio 15.6 1240

1.2

M3.5

1.6 Alluminio 22.3 1557 3.4
1.5 Acciaio 26.7 1780

5.1

M4

1.6 Alluminio 20.0 1290 4.5
1.5 Acciaio 26.7 1780

5.1

M5

1.6 Alluminio 24.5 1555 5.7
1.5 Acciaio 29.0 2220

6.8

M6

2.4 Alluminio 25.0 1780 9.2
2.2 Acciaio 42 2625

14.1

M8

2.4 Alluminio 29 2220 19.8
2.2 Acciaio 44.5 3780

22.6

MATERIALI:

  • ACCIAIO ZINCATO
  • ACCIAIO INOX
  • K : Distanza minima dal centro del foro al bordo lamiera | Min. Distance hole to edgeS : Spessore minimo serrabile | Min sheet thickness
