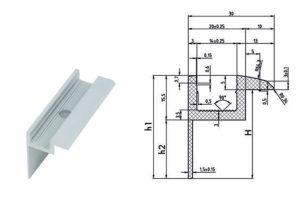

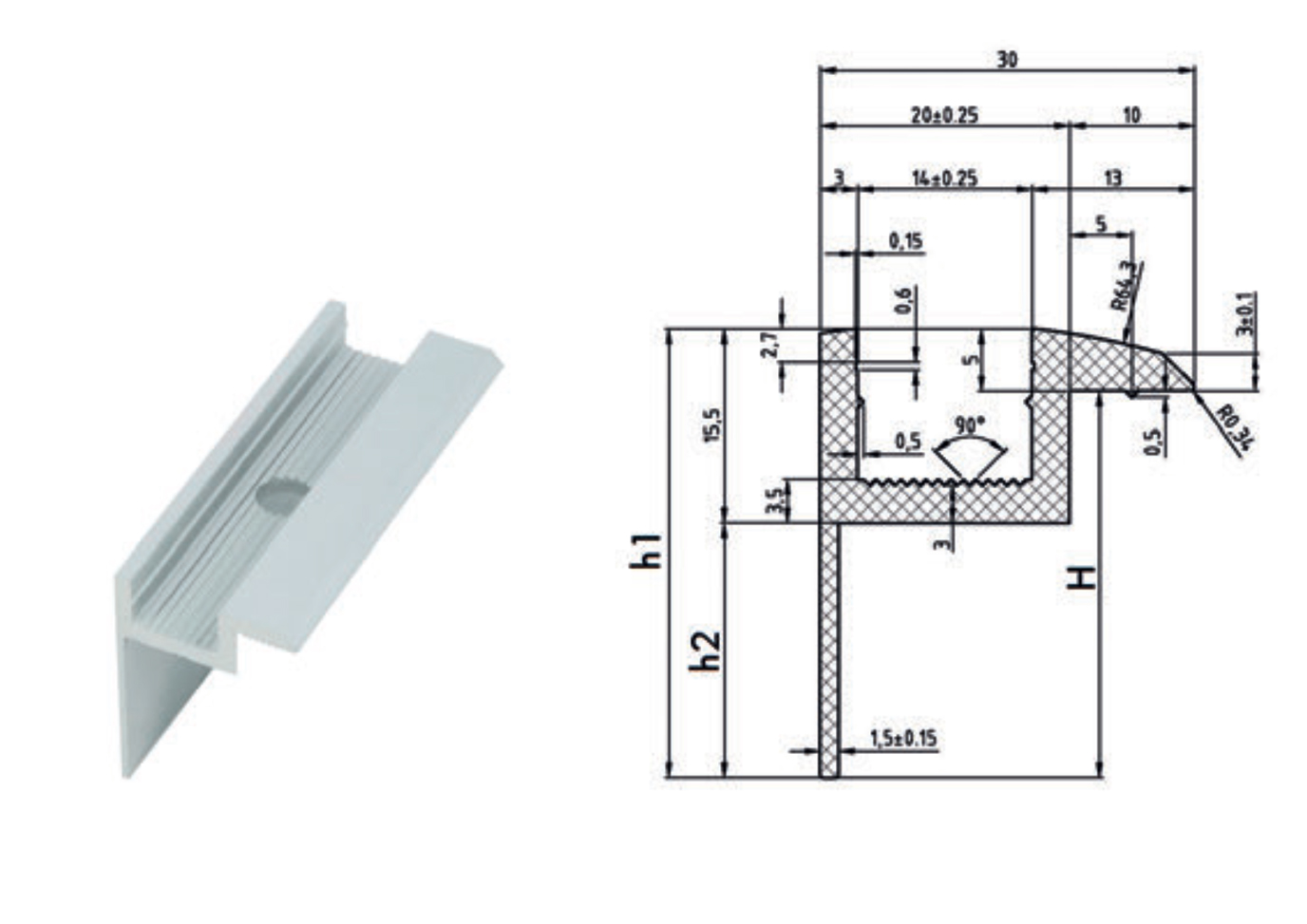

Morsetti Terminali Per Fissaggio Moduli Con Cornice, Alluminio

Come posizionare i morsetti terminali?

Posizionare il tassello scorrevole (1) o dado quadro (2)  nel profilato superiore e spingerlo fino allo scatto. Avvitare nel tassello scorrevole il morsetto centrale con la relativa vite (a seconda dell’altezza del pannello fotovoltaico).

Figura 1
Figura 2



How to fix end clamps?

Swivel the Slot nut (1) or square nut (2) into the upper rail and click it in. Twist the end clamp with the respective screw (depending on module height) into the Slot nut.





Descrizione

H MODULO

H MODULE

H

(mm)

H1

(mm)

H2

(mm)

END CLAMPS LENGTH

30

31 36 20,5 70

34

32,99 38 22,49 70
35 34 39 23,5

70

38

37 42 26,5 70
40 39 44 28,5

70

42

41 46 30,5 70
45 43,99 49 33,49

70

46

45 50 34,5

70

50 49 54 38,5

70
