GOLFARI MASCHI

Golfari maschi UNI 2947 – DIN 580

Lifting eye bolt DIN 580 – UNI 2947



FILETTATURA METRICA A PASSO GROSSO / PASSO FINE A RICHIESTA

Metric Coarse Pitch Thread/ fine pitch thread on request

  • * disponibili anche similar to DIN 580 – misure evidenziate in rosso

Descrizione

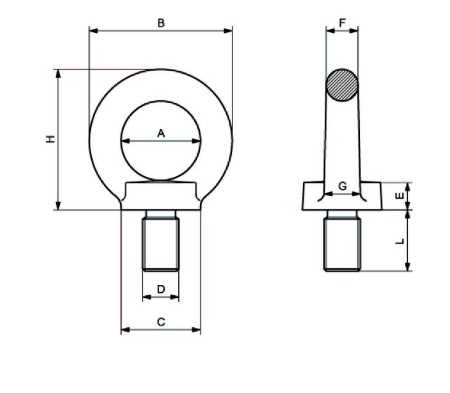

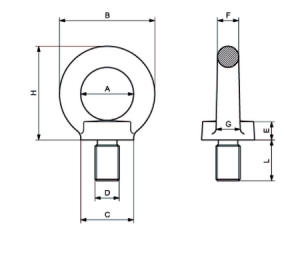

Misura A B C E F G H L Λ ˧ Coppia Max di serraggio Peso
W.L.L. 45° W.L.L. 90° W.L.L.
mm mm mm mm mm mm mm mm Kg Kg Kg Nm Kg
SIMILAR TO DIN M6 20 36 20 6 8 10 36 13 90 55 38 3,5 0,06
M6 20 36 20 6 8 10 36 13 75 55 38 3,5 0,06
M 8 20 36 20 6 8 10 36 13 140 100 70 8 0,06
M 10 25 45 25 8 10 12 45 17 230 170 115 16 0,11
M 12 30 54 30 8 12 14 53 20,5 340 240 170 28 0,18
SIMILAR TO DIN M 14 30 54 30 10 12 14 53 20,5 500 240 170 45 0,19
M 14 35 63 35 12 14 16 62 27 490 350 245 45 0,27
M 16 35 63 35 12 14 16 62 27 700 500 350 70 0,28
SIMILAR TO DIN M 18 35 63 35 12 14 16 62 27 930 500 350 95 0,33
M 18 40 72 40 14 16 19 71 30 850 600 425 95 0,44
M 20 40 72 40 14 16 19 71 30 1200 860 600 135 0,45
SIMILAR TO DIN M 22 40 72 40 14 16 19 71 30 1500 860 600 182 0,5
M 22 50 90 50 18 20 24 90 36 1400 1000 700 182 0,72
M 24 50 90 50 18 20 24 90 36 1800 1290 900 230 0,74
SIMILAR TO DIN M 27 54 98 62 20 22 26 99 40 2500 1290 900 343 1,25
M 27 60 108 65 22 24 28 109 45 2100 1500 1050 343 1,62
M 30 60 108 65 22 24 28 109 45 3200 2300 1600 465 1,66
SIMILAR TO DIN M 33 60 108 65 22 24 28 109 45 4200 2300 1600 632 1,9
M 33 70 126 75 26 28 32 128 54 3200 2300 1600 632 2,6
M 36 70 126 75 26 28 32 128 54 4600 3300 2300 814 2,65
SIMILAR TO DIN M 39 80 144 85 30 32 38 147 63 6000 3300 2300 1059 3,78
M 39 80 144 85 30 32 38 147 63 4600 3300 2300 1059 3,78
M 42 80 144 85 30 32 38 147 63 6300 4500 3150 1304 4,03
SIMILAR TO DIN M 45 90 166 100 35 38 46 168 68 7800 4500 3150 1638 6,24
M 45 90 166 100 35 38 46 168 68 6300 4500 3150 1638 6,24
M 48 90 166 100 35 38 46 168 68 8600 6100 4300 1981 6,38
SIMILAR TO DIN M 52 100 184 110 38 42 50 187 78 9900 6100 4300 2540 8,57
M 52 100 184 110 38 42 50 187 78 8600 6100 4300 2540 8,57
M 56 100 184 110 38 42 50 187 78 11500 8200 5750 3000 8,8
M 60 110 206 120 42 48 58 208 90 11500 8200 5750 3000 12,13
M 64 110 206 120 42 48 58 208 90 16000 11000 8000 4736 12,4
M 72 140 260 150 50 60 72 260 100 20000 14000 10000 6913 23,3
M 80 160 296 170 55 68 80 298 112 28000 20000 14000 9625 34,2

MATERIALI: C15 / A2/ A4

FINITURE: GREZZA/ ZINCATA BIANCA/  altri trattamenti a richiesta



*CERTIFICAZIONE DISPONIBILE A RICHIESTA
