GOLFARI FEMMINA

Golfari femmina UNI 2948 – DIN 582

Eye nut DIN 582 – UNI 2948



FILETTATURA METRICA A PASSO GROSSO / PASSO FINE A RICHIESTA

Metric Coarse Pitch Thread/ fine pitch thread on request

  • * disponibili anche similar to DIN 580 – misure evidenziate in rosso

Descrizione

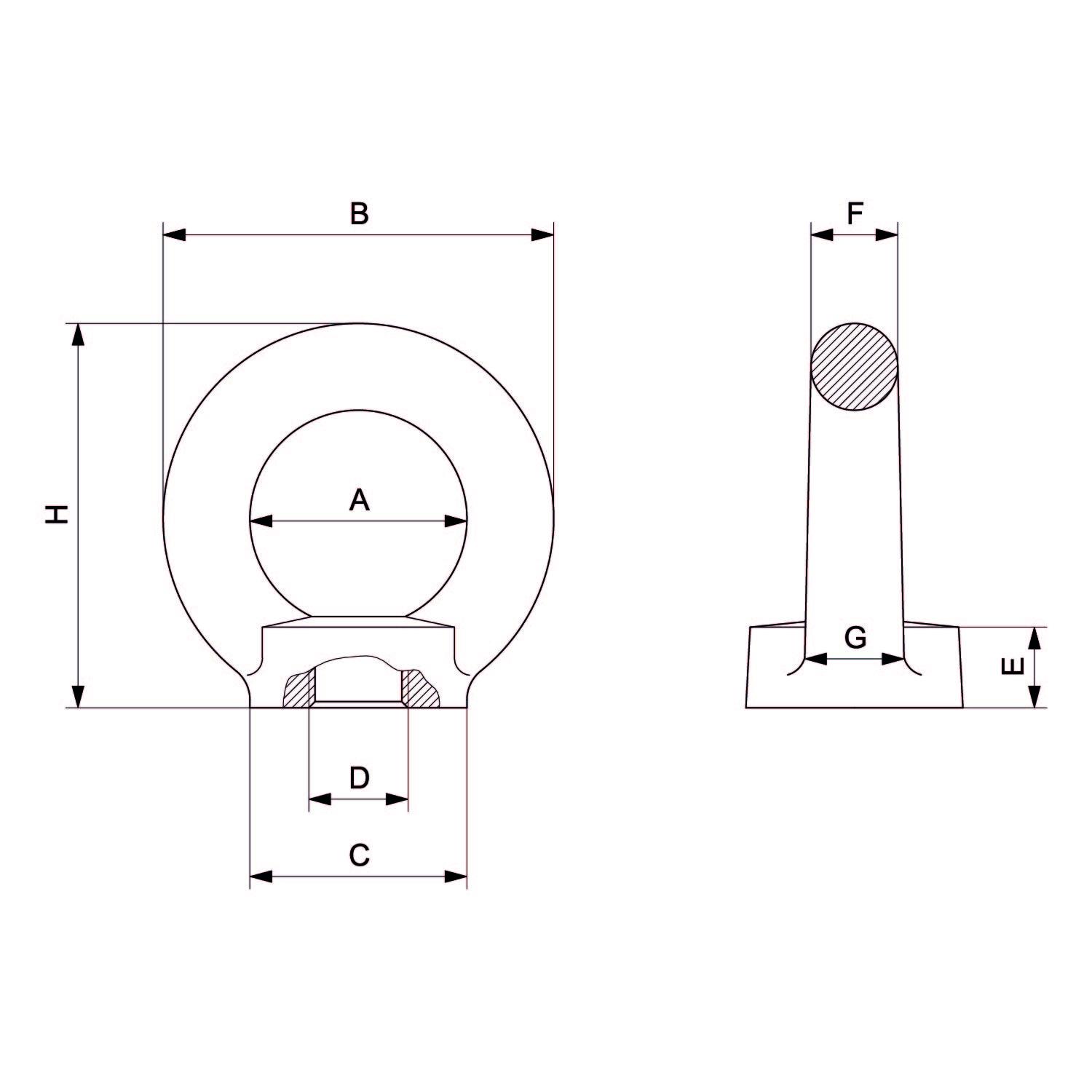

Size A B C E F G H Λ ˧ Max tightening torque Weight
W.L.L. 45° WLL 90° WLL
mm mm mm mm mm mm mm Kg Kg Kg Nm
SIMILAR TO DIN M 6 20 36 20 8,5 8 10 36 90 55 38 3,5 0,05
M 6 20 36 20 8,5 8 10 36 75 55 38 3,5 0,05
M 8 20 36 20 8,5 8 10 36 140 100 70 8 0,05
M 10 25 45 25 10 10 12 45 230 170 115 16 0,09
M 12 30 54 30 11 12 14 53 340 240 170 28 0,16
SIMILAR TO DIN M 14 30 54 30 11 12 14 53 500 240 170 45 0,15
M 14 35 63 35 13 14 16 62 490 350 245 45 0,24
M 16 35 63 35 13 14 16 62 700 500 350 70 0,24
SIMILAR TO DIN M 18 35 63 35 13 14 16 62 930 500 350 95 0,38
M 18 40 72 40 16 16 19 71 850 600 425 95 0,37
M 20 40 72 40 16 16 19 71 1200 860 600 135 0,36
SIMILAR TO DIN M 22 40 72 40 16 16 19 71 1500 860 600 182 0,35
M 22 50 90 50 20 20 24 90 1400 1000 700 182 0,73
M 24 50 90 50 20 20 24 90 1800 1290 900 230 0,72
SIMILAR TO DIN M 27 54 98 62 22 22 26 99 2500 1290 900 343 0,8
M 27 60 108 65 25 24 28 109 2100 1500 1050 343 1,34
M 30 60 108 65 25 24 28 109 3200 2300 1600 465 1,32
SIMILAR TO DIN M 33 60 108 65 25 24 28 109 4200 2300 1600 632 1,27
M 33 70 126 75 30 28 32 128 3200 2300 1600 632 2,11
M 36 70 126 75 30 28 32 128 4600 3300 2300 814 2,08
SIMILAR TO DIN M 39 80 144 85 35 32 38 147 6000 3300 2300 1059 3,15
M 39 80 144 85 35 32 38 147 4600 3300 2300 1059 3,15
M 42 80 144 85 35 32 38 147 6300 4500 3150 1304 3,11
SIMILAR TO DIN M 45 90 166 100 40 38 46 168 7800 4500 3150 1638 5,08
M 45 90 166 100 40 38 46 168 6300 4500 3150 1638 5,08
M 48 90 166 100 40 38 46 168 8600 6100 4300 1981 5,02
SIMILAR TO DIN M 52 100 184 110 45 42 50 187 9900 6100 4300 2540 6,79
M 52 100 184 110 45 42 50 187 8600 6100 4300 2540 6,79
M 56 100 184 110 45 42 50 187 11500 8200 5750 3000 6,69
M 60 110 206 120 50 48 58 208 11500 8200 5750 3000 9,43
M 64 110 206 120 50 48 58 208 16000 11000 8000 4736 9,3
M 72 140 260 150 60 60 72 260 20000 14000 10000 6913 18,5
M 80 160 296 170 70 68 80 298 28000 20000 14000 9625 27,3
M 100 180 330 190 80 75 88 330 40000 29000 20000 19613 36,4

MATERIALI: C15 / A2/ A4

FINITURE: GREZZA/ ZINCATA BIANCA/  altri trattamenti a richiesta



*CERTIFICAZIONE DISPONIBILE A RICHIESTA
