DADI PER LEGNO

Dadi a ragno

Weld nuts DL series





Descrizione

Ø

Diametro Vite

Screw Diameterer

Riferimento

Reference

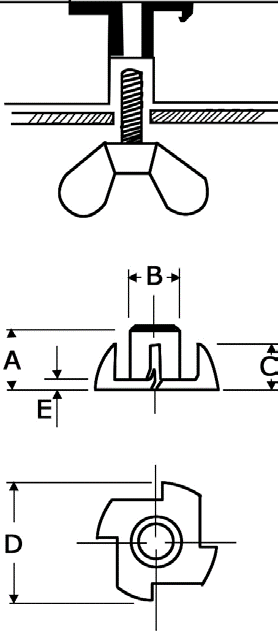

A



B



C



D



E

M3

DL – 103 5 4,2 3,5 13 0,8


M4

DL – 104 – A 6 5 4,5 15

0,9

DL – 104 – B

8 4,9 4,5 15

0,9









M5

DL – 105 – B

7 6,2 5,3 17 1
DL – 105 – C 8 6,3 5,3 17

1

DL – 105 – D

9 6,3 5,3 17 1
DL – 105 – E 10 6,2 5,3 17

1

DL – 105 – F

11 6,1 5,3 17 1
DL – 105 – G 12 6,1 5,3 17

1





M6

DL – 106 – A

9 7,5 6,7 19 1,2
DL – 106 – B 12 7,5 6,7 19

1,3

DL – 106 – C

14 7,7 6,7 19 1,3
DL – 106 – D 15 7,7 6,7 19

1,3





M8

DL – 108 – A

11 9,6 8,3 22 1,5
DL – 108 – B 13 10 8,3 22

1,6

DL – 108 – C

15 9,8 8,3 22 1,6
DL – 108 – D 17 9,6 8,3 22

1,6



M10

DL – 110 – A

12 12 9,2 25 1,8
DL – 110 – B 13 12 9,2 25

1,8

DL – 110 – C

16 12 9,8 25

1,8



MATERIALI: ACCIAIO CL 6

FINITURE : SU RICHIESTA ZINCATURA / TROPICALIZZAZIONE / BRONZATURA
