DADI IN GABBIA PER FORI QUADRI

Dadi in gabbia per fori quadri

CAGE NUTS FOR SQUARE HOLES







Descrizione

Ø

Diametro Vite

Screw Diameter

P

Spessore Lamiera

Sheet Thickness

Riferimento

Reference

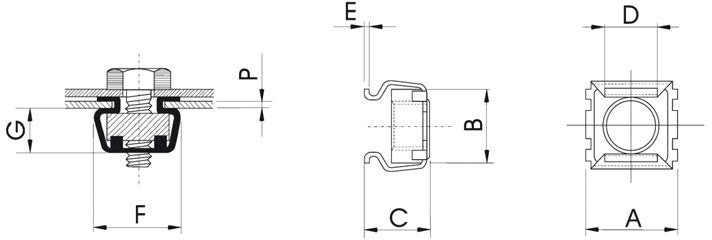

A B C D E F G

Foro Lamiera

Sheet Hole

± 0,6

± 0,5 ± 0,3 ± 0,2 ± 0,3

± 0,2





M3

0,3-0,9

5303-A















9,8

















8,5

5,1

















4,8

















0,3

















9,8

















3,7

















5,3×5,3

1,0-1,6

5303-B

5,8

1,7-2,3 5303-C

6,6

2,4-3,1

5303-D 7,6




M4

0,3-0,9

5304-A

5,1

1,0-1,6 5304-B

5,8

1,7-2,3

5304-C

6,6

2,4-3,1

5304-D

7,6





M5

0,3-0,9

5305-A

5,1

1,0-1,6

5305-B

5,8

1,7-2,3

5305-C

6,6

2,4-3,1

5305-D

7,6



M3

0,7-1,6

673-A







10









8,5

7,2









5,8









0,45









10,5









5









6,7×6,7

1,7-2,6

673-B

8,2



M4

0,7-1,6

674-A

7,2

1,7-2,6

674-B

8,2



M5

0,7-1,6

675-A

7,2

1,7-2,6

675-B

8,2



Ø

Diametro Vite

Screw Diameter

P

Spessore Lamiera

Sheet Thickness

Riferimento

Reference

A

B C D E F G

Foro Lamiera

Sheet Hole

± 0,6

± 0,5 ± 0,3 ± 0,2 ± 0,3

± 0,1







M4

0,3-1,1

834-0





















12























10,8

8





















7,2























0,45























12,5























6























8,3×8,3

1,2-1,6

834-A

8,3

1,7-2,5

834-B

9,3

2,6-3,5

834-C

10,1

3,6-4,5

834-D

11







M5

0,3-1,1

835-0

8

1,2-1,6

835-A

8,3

1,7-2,5

835-B

9,3

2,6-3,5

835-C

10,1

3,6-4,5

835-D

11







M6

0,3-1,1

836-0

8

1,2-1,6

836-A

8,3

1,7-2,5

836-B

9,3

2,6-3,5

836-C

10,1

3,6-4,5

836-D

11



M4

0,7-1,6

954-A











13













12

8,6













7,7













0,45













13,5













6













9,5×9,5

1,7-2,6

954-B

9,5

2,7-3,5

954-C

10,2



M5

0,7-1,6

955-A

8,6

1,7-2,6

955-B

9,5

2,7-3,5

955-C

10,2



M6

0,7-1,6

956-A

8,6

1,7-2,6

956-B

9,5

2,7-3,5

956-C

10,2



M4

0,7-1,6

904-AS











13,3













12

8,5













7













0,5













13,5













6,5













9×9

1,7-2,6

904-BS

9,6

2,7-3,5

904-CS

10,2



M5

0,7-1,6

905-AS

8,5

1,7-2,6

905-BS

9,6

2,7-3,5

905-CS

10,2



M6

0,7-1,6

906-AS

8,5

1,7-2,6

906-BS

9,6

2,7-3,5

906-CS

10,2





Ø

Diametro Vite

Screw Diameter

P

Spessore Lamiera

Sheet Thickness

Riferimento

Reference

A B C D E F G

Foro Lamiera

Sheet Hole

± 0,6

± 0,5 ± 0,3 ± 0,2 ± 0,3

± 0,1

M6

1,2-2,2

1006-B 15 11,3 9,7 9,5 0,5 15 6

10×10



M6

0,7-1,7

1236-AS*







16,5









14,7

10,4









7,5









0,6









17,5









7,6



























12,3×12,3

1,8-3,1

1236-BS*

12



M8

0,7-1,7

1238-AS*

10,4

1,8-3,1

1238-BS*

12



M10

0,7-1,7

1231-AS*

10,4

1,8-3,1

1231-BS*

12





M6

0,7-1,7

1236-A















16,6

















15

10

















8,5/11*

















0,5

















16,5

















7,2

1,8-3,2

1236-B

11,4

3,3-4,7

1236-C

12,8

4,8-6,2

1236-D

14





M8

0,7-1,7

1238-A

10

1,8-3,2

1238-B

11,4

3,3-4,7

1238-C

12,8

4,8-6,2

1238-D

14





M10

0,7-1,7

1231-A

10

1,8-3,2

1231-B

11,4

3,3-4,7

1231-C

12,8

4,8-6,2

1231-D

14





M8

0,7-1,7

1408-A















20

















18

13,5

















12,6

















0,6

















20,5

















10,4

















14×14

1,8-3,2

1408-B

15

3,3-4,7

1408-C

16,5

4,8-6,2

1408-D

18





M10

0,7-1,7

1410-A

13,5

1,8-3,2

1410-B

15

3,3-4,7

1410-C

16,5

4,8-6,2

1410-D

18





M12

0,7-1,7

1412-A

13,5

1,8-3,2

1412-B

15

3,3-4,7

1412-C

16,5

4,8-6,2

1412-D

18



MATERIALI:

Gabbia: ACC C67 S UNI EN 10132 -4

Dado: ACC CL6 UNI EN ISO 898-2



FINITURE:

TRATTAMENTO SUPERFICIALE: ZINCATURA BIANCA
