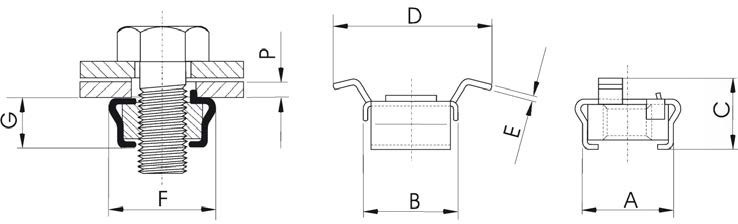

DADI IN GABBIA MONTAGGIO FRONTALE SERIE 2100

Ø

Diametro Vite

Screw Diameter

P

Spessore Lamiera

Sheet Thickness

Riferimento

Reference



A



B



C



D



E



F



G

Foro rettangolare

Rectangular Hole

+0,2 – 0







M4

0,4-0,7

2104-A





11,2







12

7,4 20





0,5







13







6







13

0,8-1,1

2104-B 7,8 19,5

8

1,2-1,5

2104-C 8,2

19

1,6-1,9

2104-D 8,6

18,5

2-2,3

2104-E 9

18

8,2







M5

0,4-0,7

2105-A





11,2







12

7,4

20







0,5







13







6







13

0,8-1,1

2105-B 7,8 19,5

8

1,2-1,5

2105-C 8,2

19

1,6-1,9

2105-D 8,6

18,5

2-2,3

2105-E 9

18

8,2







M6

0,4-0,7

2106-A





11,2







12

7,4

20







0,5







13







6







13

0,8-1,1

2106-B 7,8

19,5

8

1,2-1,5

2106-C 8,2

19

1,6-1,9

2106-D 8,6

18,5

2-2,3

2106-E 9

18

8,2





MATERIALI:

Gabbia:      ACC C67 S UNI EN 10132-4

Dado:      ACC CL 8

Trattamento superficiale: PROTEZIONE GALVANICA GIALLA O BIANCA
