DADI TONDI AUTOAGGANCIANTI

Dadi autoaggancianti

SELF CLINCHING NUTS









Descrizione

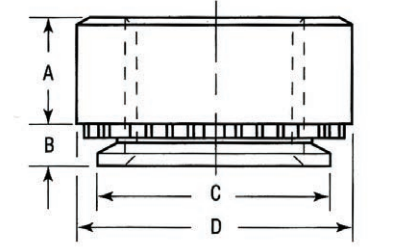

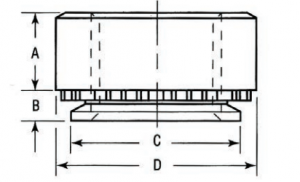

B C D A
Filetto – Thread Max. Min. Max. ± 0.25mm ± 0.25mm
M3 x 0.5 0.76 0.8 4.22 6.3 1.5
0.97 1.0
1.37 1.4
2.21 2.3
M4 x 0.7 0.76 0.8 5.38 7.9 2.0
0.97 1.0
1.37 1.4
2.21 2.3
M5 x 0.8 0.76 0.8 6.38 8.7 2.0
0.97 1.0
1.37 1.4
2.21 2.3
M6 x 1.0 1.37 1.4 8.72 11.05 4.08
2.21 2.3
3.05 3.2
M8 x 1.25* 1.37 1.4 10.44 12.65 5.47
2.21 2.3
3.05 3.2
M10 x 1.5* 2.21 2.3 13.94 17.35 7.48
3.05 3.2
6 6.4

MATERIALI:

  • ACCIAIO ZINCATO
  • ACCIAIO INOX
